勿盲目跟隨潮流 鈦金屬3D打印部件存在問(wèn)題

3D打印的興起使得各種各樣的3D打印材料被制造出來(lái)參與3D打印工作.3D打印材料種類之多,夠你看一會(huì)兒,如果再把每樣3D打印材料細(xì)分出來(lái)解釋的話,你一天都看不完.其中以鈦金屬3D打印材料受到很多人的追捧,那是因?yàn)殁伣饘俦徽J(rèn)為至今為止最適合用于3D打印的金屬材料之一.鈦金屬在3D打印領(lǐng)域中,能用到3D打印醫(yī)用植入,飛機(jī)零部件,火箭某些特殊部件.其應(yīng)用范圍,隨處可見(jiàn),使用很頻繁.但是萬(wàn)事有優(yōu)點(diǎn)就有缺點(diǎn),當(dāng)前的3D打印鈦金屬部件有可能存在著“致命缺陷”,提出這一理論的卡內(nèi)基·梅隆大學(xué)（CMU）是怎么說(shuō)的呢?

3D打印鈦金屬,鈦金屬的特性,鈦金屬加工,3D打印材料

在對(duì)3D打印鈦金屬進(jìn)行深度X射線探測(cè)之后，研究人員們揭開(kāi)了該材料內(nèi)部的孔隙度狀況。使用最流行的鈦金屬，即Ti-gAI-4V（含6%的鋁和4%的釩），卡耐基梅隆大學(xué)的科學(xué)家們找到了美國(guó)能源部下屬的阿貢國(guó)家實(shí)驗(yàn)室（Argonne National Laboratory），用后者的高強(qiáng)度同步輻射X射線和一種被稱為微斷層攝影的快速成像工具來(lái)幫助分析這種材料。他們的研究結(jié)果表明，當(dāng)在一種選擇性激光熔化（SLM）3D 打印機(jī)或電子束熔融（EBM）3D打印機(jī)中使用鈦金屬粉末時(shí)，氣體會(huì)被困在液態(tài)的金屬層中，從而在3D打印金屬內(nèi)部生成諸多泡沫孔隙。

根據(jù)科學(xué)家們觀察到的結(jié)果，這些微小的孔隙小到幾微米，大到幾百微米不等，而且隨機(jī)分布，導(dǎo)致使用鈦材料3D打印的金屬對(duì)象內(nèi)部有可能出現(xiàn)裂紋線。這是一個(gè)令人震驚的消息，尤其是現(xiàn)在3D打印鈦金屬部件在醫(yī)療和航空航天領(lǐng)域的使用越來(lái)越普遍的時(shí)候。

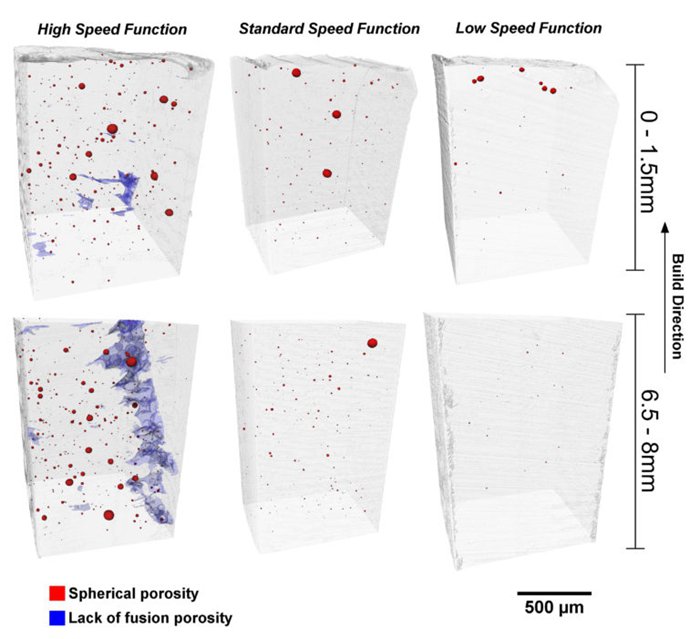

雖然像SLM這樣的技術(shù)被證明在很多方面都有優(yōu)勢(shì)，但是這項(xiàng)研究有可能改變鈦金屬以及其他金屬基材料的3D打印方式。研究團(tuán)隊(duì)發(fā)現(xiàn)，3D打印機(jī)激光束的功率、速度和間距會(huì)對(duì)鈦金屬3D打印的孔隙率產(chǎn)生影響。研究人員觀察了幾個(gè)Ti-gAI-4V樣品的孔隙率，所有這些部件都是用EBM技術(shù)以不同的參數(shù)3D打印出來(lái)的，盡管他們調(diào)整了參數(shù)來(lái)幫助減少3D打印鈦金屬部件的孔隙率，但是始終沒(méi)能完全消除內(nèi)部的孔隙。

“相對(duì)于打印速度和間距，如果你減少功率級(jí)別，金屬熔池就會(huì)變得太小，甚至可能出現(xiàn)不熔的粉末，這也是孔隙度的來(lái)源之一。”CMU材料科學(xué)和工程教授Anthony Rollett說(shuō)：“但是，如果你把功率級(jí)別增加得太多，就會(huì)有形成深孔，即所謂的鑰匙孔，的風(fēng)險(xiǎn)，這是電子束留下的空隙。”

科學(xué)家們研究發(fā)現(xiàn)，完全消除3D打印鈦金屬部件中的孔隙度幾乎是不可能的。但是他們認(rèn)為在介于不熔的粉末與太多粉末之間肯定存在一個(gè)最佳點(diǎn)，可以優(yōu)化3D打印鈦金屬的方式。為此，該研究團(tuán)隊(duì)現(xiàn)在轉(zhuǎn)而研究起粉末階段的鈦金屬來(lái)了，Rollett認(rèn)為這可能正是孔隙開(kāi)始的階段。

所以不要盲目跟隨潮流,多關(guān)注最新動(dòng)態(tài),及時(shí)獲得最新消息,消除隱患.當(dāng)然,鈦金屬還是可信的,問(wèn)題出來(lái)后,會(huì)很快被高手們想出解決方案.

本文部分內(nèi)容源于天工社

微信：CKLM88

我們的官方微信：CKLM88

e鍵打印(m.jokemall.cn)專注企業(yè)級(jí)3D打印服務(wù)(個(gè)人也可打印)，是一個(gè)3D打印平臺(tái)，無(wú)論你我還是他，都能在上面進(jìn)行3D打印的3D打印服務(wù)平臺(tái)。也可以動(dòng)動(dòng)手指，掃描關(guān)注我們e鍵打印官方微信號(hào)
